Ha javítani szeretné a HF hegesztés minőségét egy csőgyárban, akkor a következőkre összpontosítson: hét kulcsfontosságú tényező:

• Stabil szalagszél-előkészítés
• Helyes V-szög
• Megfelelő HF hegesztőteljesítmény
• Kiegyensúlyozott nyomóerő
• Jó ferritrúd állapot
• Stabil vonalsebesség
• Hatékony hegesztési varrat hűtése

A hegesztési hibák nagy részét a következők okozzák: paraméter-kiegyensúlyozatlanság, nem pedig elégtelen teljesítményA stabil hegesztési folyamathoz a csőgyártó gép minden egyes szakaszának együtt kell működnie.

Főbb tanulságok

A mai rendkívül versenyképes acélcsőiparban a hegesztési minőség a csőgyár teljesítményének egyik legfontosabb mutatójává vált. Akár szerkezeti csöveket, bútorcsöveket, autóipari alkatrészeket vagy építési csöveket gyártanak, a gyártók elvárják, hogy minden hegesztési varrat ellenálljon a lapítási próbáknak, a hidrosztatikai nyomáspróbáknak és a hosszú távú meghibásodás nélküli működésnek.

Sok termelési vezető azonban tévesen úgy gondolja, hogy a nagyfrekvenciás hegesztőgép teljesítményének növelése önmagában megoldja a hegesztési problémákat. A valóságban a nagyfrekvenciás hegesztés egy komplett gyártási rendszer, nem pedig egyetlen művelet. A gyártósor minden szakasza – a szalagbevezetőtől és az alakítóhengerektől az indukciós tekercsen, a préshengereken, a hűtőrendszeren és az enyvező szakaszon át – közvetlenül befolyásolja a végső hegesztési minőséget.

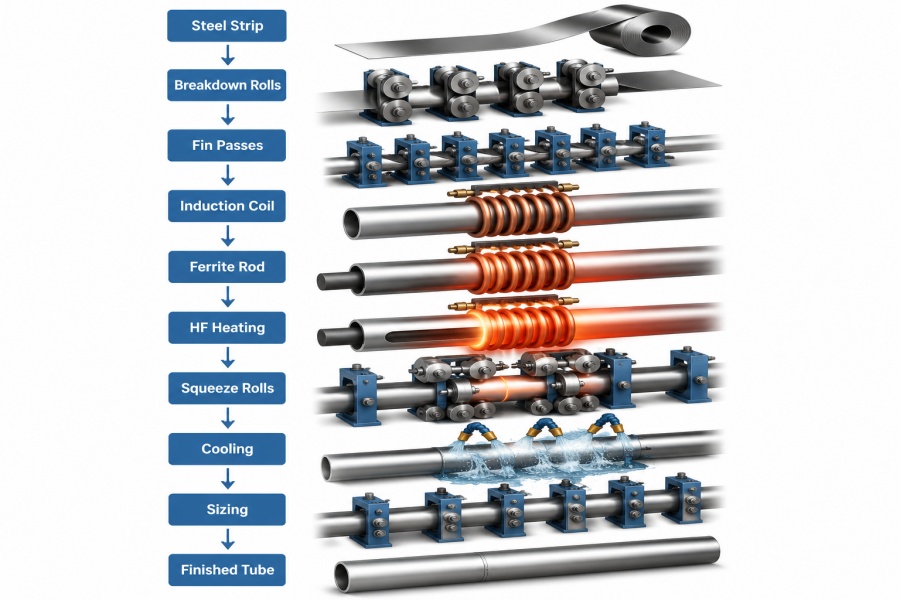

A nagyfrekvenciás indukciós hegesztés egy szilárdtest eljárás, amelynek során az elektromos áram a szalag élei mentén koncentrálódik, ahogy azok a hegesztési csúcshoz közelednek. A felmelegített éleket ezután préshenger nyomás alatt összekovácsolják, kiűzve az oxidokat és a szennyeződéseket, miközben folyamatos kohászati ​​kötést hoznak létre. Az acél tipikus V-szögei körülbelül 2–5°, bár az optimális beállítás a cső méretétől, az anyagtól és a malom konfigurációjától függ.

Mivel a folyamat több változó pontos koordinációjától függ, még a kis eltérések is olyan hibákat okozhatnak, mint:

• Nyitott varratok
• Hideg hegesztések
• Átégés
• Porozitás
• Túlzott hegesztési vaku
• Élrepedés
• Hegesztési középvonal-hibák
• Gyenge lapítási tesztteljesítmény

Ahelyett, hogy ezeket a tüneteket egyenként kezelnék, a sikeres gyártók szisztematikus hibaelhárítási megközelítést alkalmaznak, amely a teljes hegesztési folyamatot értékeli.

Interaktív HF hegesztési hibaelhárítási táblázat

A hegesztési problémák diagnosztizálásának egyik leggyorsabb módja, ha először a látható hibát azonosítjuk, majd visszakövetjük a legvalószínűbb folyamatváltozóig.

Ez a diagnosztikai megközelítés hatékonyabb, mint a hegesztési paraméterek véletlenszerű változtatása, mivel a legtöbb hegesztési hiba több folyamatváltozó kölcsönhatásából ered, nem pedig egyetlen berendezéshibából.

Mi határozza meg a HF hegesztés minőségét?

Sok mérnök feltesz egy egyszerű kérdést:

Mi a legfontosabb tényező, ami befolyásolja a HF hegesztés minőségét?

A válasz az nincs egyetlen tényező.

A nagyfrekvenciás hegesztés minőségét számos, egymással összefüggő változó egyensúlya határozza meg. Egyetlen paraméter javítása – például a hegesztési teljesítmény növelése – ritkán szünteti meg a hibákat, ha a szalag megjelenése, a V-szög vagy a nyomóerő helytelen marad. A tapasztalt csőgyártó üzem kezelői ezért a hegesztési szakaszt integrált folyamatként, nem pedig független gépek gyűjteményeként kezelik.

A hegesztés minőségét befolyásoló fő tényezők a következők:

1. Acélszalag minőség

A szalagnak a következőket kell tartalmaznia:

• Egyenletes vastagság
• Tiszta szélek
• Minimális sorják
• Stabil kémiai összetétel
• Állandó mechanikai tulajdonságok

Még a fejlett HF hegesztőberendezések sem tudják kompenzálni a gyenge bejövő szalagminőséget. Az élek állapotának vagy az anyag állagának változásai gyakran instabil fűtéshez és gyenge hegesztési varratokhoz vezetnek.

2. Formázási szakasz pontossága

A hegesztés megkezdése előtt a szalagot pontos cső alakúra kell formálni.

A rossz formázás a következőket okozhatja:

• Egyenetlen élkitöltés
• Él eltérés
• Instabil V-szög
• Csík vándorlás
• Túlzott visszarugózás

Ezek a problémák csökkentik az áramkoncentrációt a hegesztési csúcsnál, és növelik a hiányos fúzió valószínűségét.

3. V-szög geometria

A V-szög határozza meg, hogy az elektromos áram hogyan koncentrálódik a szalag szélein kovácsolás előtt.

Ha a V-szög túl nagy:

• A hő szétszóródik.
• A hegesztési hatékonyság csökken.
• Az energiafogyasztás megnő.

Ha a V-szög túl kicsi:

• Korai ívképződés előfordulhat.
• A hőeloszlás instabillá válik.
• A hegesztés állaga romlik.

Ezért a stabil V-szög fenntartása elengedhetetlen az állandó hegesztési minőség eléréséhez.

4. Szorítóerő

A préshengerek nem csupán a cső összenyomását végzik. Elsődleges funkciójuk a felhevített szalag széleinek összekovácsolása, miközben eltávolítják az olvadt oxidokat és szennyeződéseket.

A helytelen nyomóerő a következőket okozhatja:

• Gyenge kohászati ​​kötés
• Túlzott hegesztési vaku
• Falvastagság csökkentése
• Méretbeli pontatlanságok

A megfelelő beállítás biztosítja a szilárdtest hegesztést, állandó mechanikai tulajdonságokkal.

5. Indukciós tekercs és Ferrit teljesítmény

Az indukciós tekercs nagyfrekvenciás energiát szolgáltat, míg a ferritrúd a mágneses mezőt a hegesztés V irányába koncentrálja.

A sérült ferritrúd vagy a rosszul elhelyezett indukciós tekercs csökkentheti a fűtési hatékonyságot, növelheti az energiafogyasztást és instabil hegesztési hőmérsékletet okozhat. Ezen alkatrészek rendszeres ellenőrzése segít fenntartani a folyamat állandóságát.

6. Hűtés és méretezés

Hegesztés után a szabályozott hűtés stabilizálja a hegesztési varrat mikroszerkezetét, mielőtt a cső belépne a méretező szakaszba.

A nem megfelelő hűtés a következőket okozhatja:

• Maradófeszültség
• Torzítás
• Csökkentett mechanikai tulajdonságok
• Dimenziós instabilitás

A méretező rész ezután visszaállítja a csövet a megadott méretekre anélkül, hogy a frissen hegesztett varratot túlterhelné.

A HF-hegesztés egyik leginkább figyelmen kívül hagyott tényezője az acélszalag élének minősége. A kezelők gyakran a hegesztési teljesítmény, a présnyomás vagy a vonalsebesség beállítására koncentrálnak, miközben figyelmen kívül hagyják a hengerműbe belépő szalag állapotát. A valóságban a hegesztési folyamat jóval az indukciós tekercs előtt kezdődik. Ha a szalag élei sérültek, szennyezettek vagy rosszul vannak hasítva, még a legfejlettebb HF-hegesztő sem tud következetesen jó hegesztési varratot létrehozni. A megfelelő lamellák kialakítása és a szalag előkészítése kifejezetten a tiszta, a hegesztési szakaszhoz képest párhuzamos élek létrehozását célozza.

6. Hűtés és méretezés

Hegesztés után a szabályozott hűtés stabilizálja a hegesztési varrat mikroszerkezetét, mielőtt a cső belépne a méretező szakaszba.

A nem megfelelő hűtés a következőket okozhatja:

• Maradófeszültség
• Torzítás
• Csökkentett mechanikai tulajdonságok
• Dimenziós instabilitás

A méretező rész ezután visszaállítja a csövet a megadott méretekre anélkül, hogy a frissen hegesztett varratot túlterhelné.

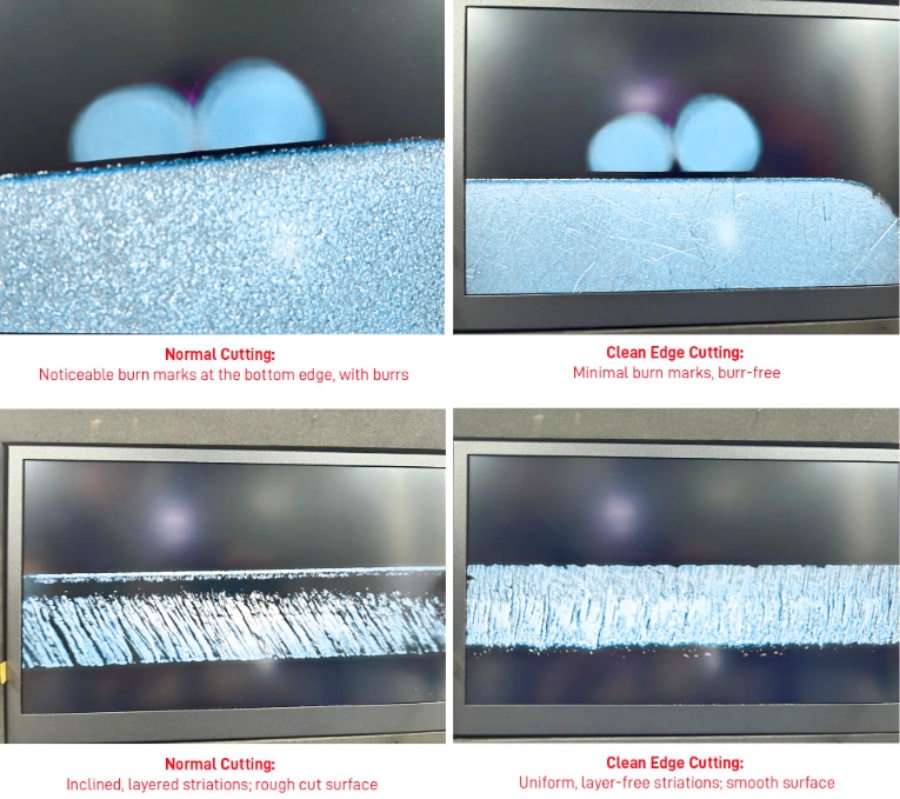

Tartsa tisztán és egyenletesen a szalagok széleit

A HF-hegesztés egyik leginkább figyelmen kívül hagyott tényezője az acélszalag élének minősége. A kezelők gyakran a hegesztési teljesítmény, a présnyomás vagy a vonalsebesség beállítására koncentrálnak, miközben figyelmen kívül hagyják a hengerműbe belépő szalag állapotát. A valóságban a hegesztési folyamat jóval az indukciós tekercs előtt kezdődik. Ha a szalag élei sérültek, szennyezettek vagy rosszul vannak hasítva, még a legfejlettebb HF-hegesztő sem tud következetesen jó hegesztési varratot létrehozni. A megfelelő lamellák kialakítása és a szalag előkészítése kifejezetten a tiszta, a hegesztési szakaszhoz képest párhuzamos élek létrehozását célozza.

Miért fontos a szalagél minősége?

A nagyfrekvenciás áram természetesen a legkisebb elektromos ellenállás útját követi, és a bőrhatás, valamint a közelségi hatások miatt a szalag élei mentén koncentrálódik. Amikor mindkét él sima, párhuzamos és egyenletes, a fűtés kiegyensúlyozott marad, és a nyomóhengerek erős kovácsolt hegesztési varratot hozhatnak létre.

A sérült élek azonban megzavarják az áram áramlását és a hőeloszlást, ami instabil hegesztési körülményeket eredményez.

Tipikus élhibák a következők:

• Sorják a hasítás után
• Rozsda vagy vízkő
• Olajszennyezés
• Élhullámosság
• Szélhorpadások
• Karcolások
• Forgácsok
• Él eltérés

Ezen hibák mindegyike megváltoztatja az áram V-zónán keresztüli haladását, és lokális túlmelegedést vagy elégtelen fúziót okozhat.

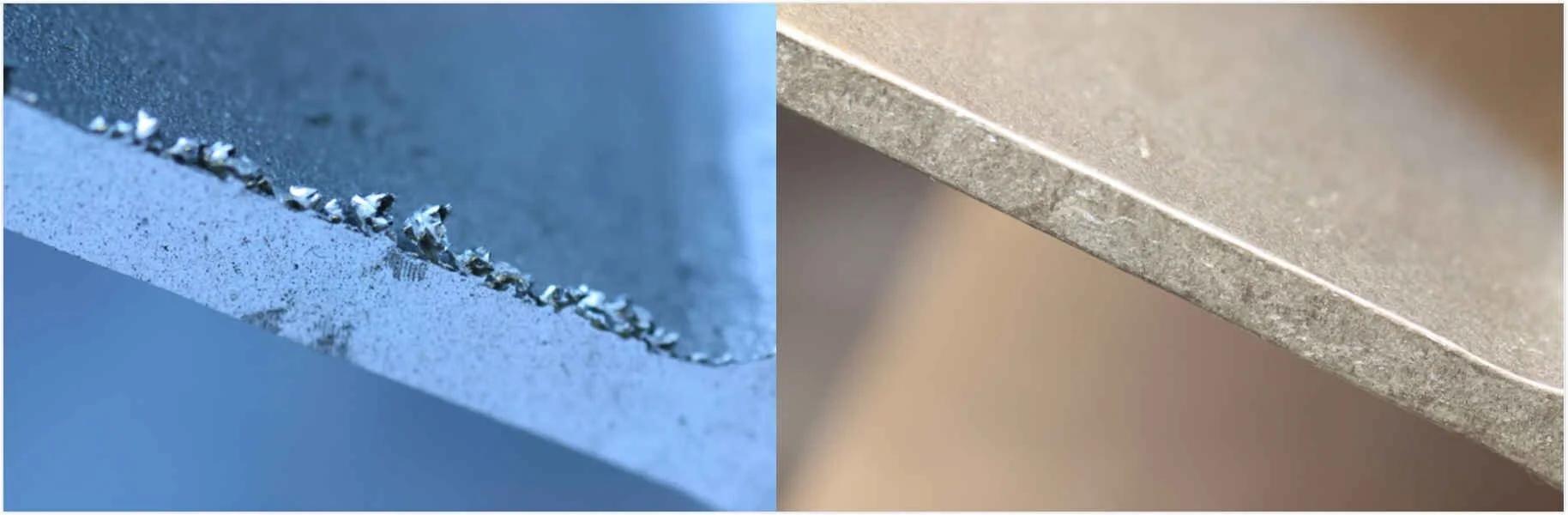

Gyakori szalagszéli problémák

A sorják veszélyesebbek, mint azt sok kezelő gondolja

Egy mindössze néhány tizedmilliméter magas sorja is jelentősen megváltoztathatja a szalagok széleinek találkozási módját.

Ahelyett, hogy egyszerre teljes érintkezést érnének el, az egyik oldal ér először.

Ez okozza:

• Korai áramkoncentráció
• Helyi túlmelegedés
• Előív
• Oxid-csapdázás
• Gyenge hegesztési kötés

Végül ezek a hibák a következőképpen jelentkezhetnek:

• Laposító teszt repedések
• Hidrosztatikus szivárgás
• Ultrahangos indikációk
• Hegesztési varratnyílás

Az iparági irányelvek azt javasolják, hogy a hasított élek legyenek simaak, mivel a sorják és az érdesség gátolja a hegesztés egyenletességét.

Az acélkémia is befolyásolja a hegesztés minőségét

Bár a kezelők nem tudják megváltoztatni az acél kémiai összetételét a gyártás során, meg kell érteniük annak hatását.

Variációk:

• Szén
• Mangán
• Szilícium
• Foszfor
• Kén

változás:

• Fűtési jellemzők
• Képlékeny deformáció
• Oxidképződés
• Kovácshegesztési viselkedés

Emiatt a tekercsbeszállítók cseréje néha a hegesztőteljesítmény vagy a préselési beállítások módosítását igényli.

Gyakorlati ellenőrzési ellenőrzőlista

Minden gyártási műszak előtt ellenőrizze:

✓ Csíkszélesség konzisztenciája

✓ Csíkvastagság

✓ Sorja magassága

✓ Rozsda

✓ Olajszennyezés

✓ Tekercsdőlés

✓ Élkárosodás

✓ Felületi karcolások

Öt percnyi ellenőrzéssel megelőzhető a későbbi órákig tartó állásidő.

Optimalizálja a V-szöget

Az összes hegesztési paraméter közül a V-szög valószínűleg a legfélreértettebb.

Sok kezelő megpróbálja növelni a hegesztőteljesítményt, amikor hibák jelennek meg.

A tapasztalt mérnökök általában először a V-szöget vizsgálják meg.

A V-szög az a bezárt szög, amelyet a közeledő szalagélek alkotnak közvetlenül a nyomóhengerekbe való belépés előtt. Ez határozza meg, hogy hol koncentrálódik a nagyfrekvenciás áram, és hol történik a melegítés. A szénacél HF-hegesztésének tipikus bezárt szögei körülbelül 2–5° (sok termelőüzem működik a 3–6° (a csőmérettől és a szerszámozástól függően).

A V-szöget befolyásoló tényezők

A V-szöget nem csak a vezetőgörgő beállítása befolyásolja.

Ezt a következők is befolyásolják:

• Formázási pontosság
• Ujjleszállás-tervezés
• Vezetőgörgő pozíciója
• Szalagvastagság
• Tekercs szélesség toleranciája
• Csíkos rugós visszahúzás
• Távolság az utolsó uszonymenettől a nyomóhengerekig

Ezért a tapasztalt csőgyártó szakemberek mindig ellenőrzik a formázó szakaszt, mielőtt megváltoztatnák a hegesztési paramétereket.

Ajánlott V-szög hibaelhárítás

Gyakorlati gyártási tippek

A tapasztalt fűrészüzemi szakemberek általában a következő elveket követik:

• Az utolsó bordamenetet a lehető legközelebb kell tartani a hegesztőgörgőkhöz.
• Tartsa fenn a szimmetrikus élmegjelenítést.
• Kerüld a csíkozást.
• A csík vastagságának változtatásakor figyelje a V-szöget.
• Minden szerszámcsere után ellenőrizze újra a vezetőgörgőket.
• Karbantartás után ellenőrizze az indukciós tekercs beállítását.

A korai apró beállítások gyakran megelőzik a költséges utólagos hibákat.

Gyakorlati gyártási tippek

A tapasztalt fűrészüzemi szakemberek általában a következő elveket követik:

• Az utolsó bordamenetet a lehető legközelebb kell tartani a hegesztőgörgőkhöz.
• Tartsa fenn a szimmetrikus élmegjelenítést.
• Kerüld a csíkozást.
• A csík vastagságának változtatásakor figyelje a V-szöget.
• Minden szerszámcsere után ellenőrizze újra a vezetőgörgőket.
• Karbantartás után ellenőrizze az indukciós tekercs beállítását.

A korai apró beállítások gyakran megelőzik a költséges utólagos hibákat.

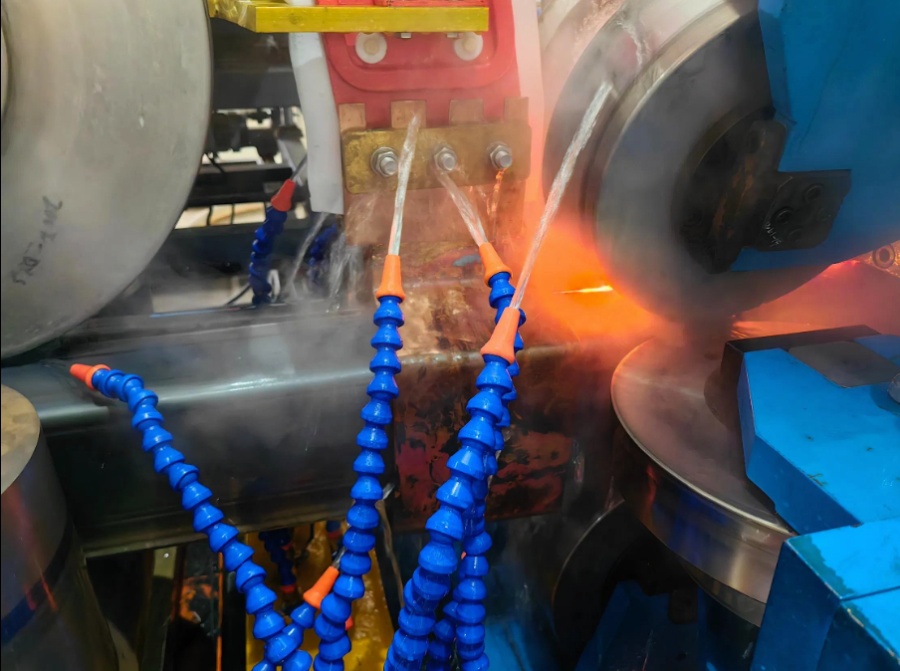

Egyensúlyozza ki a HF hegesztési teljesítményt és a vonalsebességet

Ha van egy beállítás, amit a kezelők a legtöbbet végeznek, az a hegesztési teljesítmény növelése. Amikor egy hegesztés gyengének tűnik, vagy a lapítási teszt sikertelen, az első reakció gyakran a nagyfrekvenciás teljesítménybeállítás növelése.

Sajnos ez a módszer gyakran a tüneteket kezeli, nem pedig az okot.

A HF hegesztés minősége a következőktől függ: a hőbevitel és a termelési sebesség közötti kapcsolat, nem csak a teljesítményen. A kulcsfontosságú paraméter az egyes méterszalagokra leadott energia mennyisége. Ha a gyártósor sebessége a teljesítmény megfelelő módosítása nélkül változik, a hegesztési hőmérséklet és a kohászati ​​szerkezet is megváltozik. Tanulmányok kimutatták, hogy a hegesztési teljesítmény és a gyártósor sebessége (hőbeviteli tényező) közötti arány, a préserővel együtt, jelentősen befolyásolja a szakítószilárdságot, a szívósságot, a keménységet és a hegesztési varrat integritását.

Miért fontos a hőbevitel?

A hőbevitel határozza meg, hogy a szalag szélei elérik-e a megfelelő kovácsolási hőmérsékletet, mielőtt a préshengerekbe kerülnének.

A túl kevés hő hiányos kötést eredményez.

A túl sok hő túlzott olvadást, instabil villanást és szükségtelen energiafogyasztást okoz.

A cél az, nem maximális hőmérséklet, de a megfelelő hőmérséklet a megfelelő gyártási sebesség mellett.

Tipikus tünetek

Gyakori hiba

Sok gyár lelassítja a termelést, amikor a hegesztés instabillá válik.

Néha ez segít.

Néha még forróbbá teszi a hegesztést.

Egy jobb módszer az értékelés:

• Vonalsebesség
• HF teljesítmény
• V-szög
• Szorítóerő
• Indukciós tekercs pozíciója

egyetlen integrált rendszerként működik, ahelyett, hogy csak egyetlen paramétert változtatnánk. A kutatások következetesen azt mutatják, hogy a hegesztési minőség javul, ha ezeket a változókat együttesen optimalizálják, nem pedig külön-külön.

Egyensúlyozza ki a HF hegesztési teljesítményt és a vonalsebességet

Ha van egy beállítás, amit a kezelők a legtöbbet végeznek, az a hegesztési teljesítmény növelése. Amikor egy hegesztés gyengének tűnik, vagy a lapítási teszt sikertelen, az első reakció gyakran a nagyfrekvenciás teljesítménybeállítás növelése.

Sajnos ez a módszer gyakran a tüneteket kezeli, nem pedig az okot.

A HF hegesztés minősége a következőktől függ: a hőbevitel és a termelési sebesség közötti kapcsolat, nem csak a teljesítményen. A kulcsfontosságú paraméter az egyes méterszalagokra leadott energia mennyisége. Ha a gyártósor sebessége a teljesítmény megfelelő módosítása nélkül változik, a hegesztési hőmérséklet és a kohászati ​​szerkezet is megváltozik. Tanulmányok kimutatták, hogy a hegesztési teljesítmény és a gyártósor sebessége (hőbeviteli tényező) közötti arány, a préserővel együtt, jelentősen befolyásolja a szakítószilárdságot, a szívósságot, a keménységet és a hegesztési varrat integritását.

Miért fontos a hőbevitel?

A hőbevitel határozza meg, hogy a szalag szélei elérik-e a megfelelő kovácsolási hőmérsékletet, mielőtt a préshengerekbe kerülnének.

A túl kevés hő hiányos kötést eredményez.

A túl sok hő túlzott olvadást, instabil villanást és szükségtelen energiafogyasztást okoz.

A cél az, nem maximális hőmérséklet, de a megfelelő hőmérséklet a megfelelő gyártási sebesség mellett.

Gyakori hiba

Sok gyár lelassítja a termelést, amikor a hegesztés instabillá válik.

Néha ez segít.

Néha még forróbbá teszi a hegesztést.

Egy jobb módszer az értékelés:

• Vonalsebesség
• HF teljesítmény
• V-szög
• Szorítóerő
• Indukciós tekercs pozíciója

egyetlen integrált rendszerként működik, ahelyett, hogy csak egyetlen paramétert változtatnánk. A kutatások következetesen azt mutatják, hogy a hegesztési minőség javul, ha ezeket a változókat együttesen optimalizálják, nem pedig külön-külön.

Állítsa be helyesen a szorítóerőt

Sokan azt feltételezik, hogy a nyomógörgők egyszerűen csak lezárják a tubust.

Valójában az egész hegesztési folyamat egyik legfontosabb funkcióját látják el.

A préshengerek összekovácsolják a felhevített szalag széleit, miközben az olvadt oxidokat és szennyeződéseket kiszorítják a hegesztési zónából.

Megfelelő nyomás nélkül még a tökéletesen felmelegített szalagszélek sem tudnak stabil hegesztést létrehozni.

Ezzel szemben a túlzott összenyomás szükségtelen sorjaképződést, falvastagság-csökkenést és méretbeli instabilitást okoz. A kutatások és az ipari gyakorlat egyaránt azt mutatják, hogy a hegesztés minőségét a hőbevitel és a összenyomóerő közötti egyensúly szabályozza – nem pedig önmagában bármelyik paraméter.

Mi történik túl kevés szorítás esetén?

A nem megfelelő préselés a következőket okozhatja:

• Nyitott varratok
• Hideg hegesztések
• Oxidzárványok
• Gyenge kohászati ​​kötés
• Gyenge simítási teljesítmény

Ezek a hibák nem feltétlenül láthatók azonnal, de gyakran előfordulnak hidrosztatikai vizsgálat vagy üzem közben.

Mi történik túl erős szorítás esetén?

A túlzott nyomás a következőket okozhatja:

• Nagy külső vaku
• Belső vaku növekedés
• Falvékonyodás
• Csődeformáció
• Megnövekedett tekercskopás
• Magasabb üzemeltetési költségek

A cél az, hogy elegendő nyomást alkalmazzunk a szennyeződések eltávolítására a cső deformálódása nélkül.

Gyakorlati beállítási tippek

Tapasztalt kezelők általában:

• Figyeljen a vaku szimmetriájára.
• Ellenőrizze a hegesztési középvonal megjelenését.
• Figyelje a lapítási teszt eredményeit.
• Ellenőrizze a falvastagságot.
• Hasonlítsa össze az áramfogyasztást a beállítások előtt és után.

A kisebb változtatások általában jobb eredményt hoznak, mint a nagy korrekciók.

Hibaelhárítási táblázat

Állítsa be helyesen a szorítóerőt

A ferrit rudak (impederek) a nagyfrekvenciás hegesztőrendszerek legolcsóbb fogyóeszközei közé tartoznak, mégis jelentősen befolyásolják a hegesztési hatékonyságot.

Céljuk a mágneses mező koncentrálása a csőben, hogy több elektromos energia érje el a szalag széleit, ahelyett, hogy elveszne a cső kerülete mentén.

Amikor a ferrit teljesítménye csökken, a kezelők gyakran a hegesztőteljesítmény növelésével kompenzálják ezt – ami a kiváltó ok megoldása nélkül növeli az áramfogyasztást. A ferrit anyaga, geometriája, hűtése és elhelyezése mind befolyásolja az áramkoncentrációt és az általános hegesztési hatékonyságot.

Mi történik túl kevés szorítás esetén?

A nem megfelelő préselés a következőket okozhatja:

• Nyitott varratok
• Hideg hegesztések
• Oxidzárványok
• Gyenge kohászati ​​kötés
• Gyenge simítási teljesítmény

Ezek a hibák nem feltétlenül láthatók azonnal, de gyakran előfordulnak hidrosztatikai vizsgálat vagy üzem közben.

Mi történik túl erős szorítás esetén?

A túlzott nyomás a következőket okozhatja:

• Nagy külső vaku
• Belső vaku növekedés
• Falvékonyodás
• Csődeformáció
• Megnövekedett tekercskopás
• Magasabb üzemeltetési költségek

A cél az, hogy elegendő nyomást alkalmazzunk a szennyeződések eltávolítására a cső deformálódása nélkül.

Gyakorlati beállítási tippek

Tapasztalt kezelők általában:

• Figyeljen a vaku szimmetriájára.
• Ellenőrizze a hegesztési középvonal megjelenését.
• Figyelje a lapítási teszt eredményeit.
• Ellenőrizze a falvastagságot.
• Hasonlítsa össze az áramfogyasztást a beállítások előtt és után.

A kisebb változtatások általában jobb eredményt hoznak, mint a nagy korrekciók.

Hibaelhárítási táblázat

Ellenőrzés Ferrit rudak Gyakran

Ferrit rudak (akadályok) a legolcsóbb fogyóeszközök közé tartoznak HF hegesztőrendszermégis jelentős hatással vannak a hegesztés hatékonyságára.

Céljuk a mágneses mező koncentrálása a csőben, hogy több elektromos energia érje el a szalag széleit, ahelyett, hogy elveszne a cső kerülete mentén.

Amikor a ferrit teljesítménye csökken, a kezelők gyakran a hegesztőteljesítmény növelésével kompenzálják ezt – ami a kiváltó ok megoldása nélkül növeli az áramfogyasztást. A ferrit anyaga, geometriája, hűtése és elhelyezése mind befolyásolja az áramkoncentrációt és az általános hegesztési hatékonyságot.

Jelek, hogy a ferrit ellenőrzést igényel

• Repedt ferrit
• Kopott végek
• Törött szegmensek
• Elszíneződés túlmelegedés miatt
• Csökkent hegesztési hatékonyság
• Megnövekedett generátorterhelés

A ferrit helyes pozíciója

A jó pozicionálás jelentése:

• A hegesztési csúcs közelében
• A cső közepén
• Stabil a gyártás során
• Megfelelően hűtött

A rossz elhelyezés csökkenti a mágneses hatásfokot és egyenetlen felmelegedést okoz.

Napi ellenőrzési ellenőrzőlista

✓ Ferrithossz

✓ Ferrit átmérő

✓ Felületi repedések

✓ Hűtővíz áramlása

✓ Ferrit illesztés

✓ Hőmérséklet

A rendszeres ellenőrzés gyakran megelőzi a váratlan termelési megszakításokat.

Stabil vonalsebesség fenntartása

Bár a modern csőgyárak PLC-vel és szervo vezérléssel működnek, a gyártósor sebességének ingadozása továbbra is az inkonzisztens hegesztési minőség gyakori forrása.

Minden sebességváltozás módosítja a fűtésre rendelkezésre álló időt.

Ha a teljesítmény változatlan marad, miközben a sebesség növekszik:

• A hőbevitel csökken.
• A szalagok szélei nem biztos, hogy elérik a kovácsolási hőmérsékletet.

Ha a sebesség csökken:

• A hőbevitel megnő.
• A túlmelegedés valószínűbbé válik.

A stabil termelési sebesség fenntartása ezért ugyanolyan fontos, mint a megfelelő teljesítményszint kiválasztása.

A sebességingadozás okai

• Motoros instabilitás
• Akkumulátor inkonzisztenciája
• Tekercsvég-illesztés
• PLC hangolási problémák
• Mechanikus ellenállás

Bevált gyakorlatok

• Kerülje a gyakori gyorsítást.
• Szinkronizált hajtások fenntartása.
• Figyelemmel kíséri az energiafogyasztási trendeket.
• Tekintse át a gyártási adatokat minden tekercs után.

Javítsa a hűtési hatékonyságot

A hűtés közvetlenül a préselés után kezdődik.

Célja nemcsak a hőmérséklet csökkentése, hanem a hegesztési varrat mikroszerkezetének stabilizálása is a méretezés előtt.

A rossz hűtés a következőket okozhatja:

• Maradófeszültség
• Dimenziós instabilitás
• Torzítás
• Csökkentett szívósság

A hűtés ugyanolyan fontos a ferrit rudak és az indukciós tekercsek esetében. A ferrit teljesítménye gyorsan csökken, ha az üzemi hőmérséklet túlzottan magasra emelkedik, ezért elengedhetetlen a megfelelő hűtőfolyadék-áramlás és -szűrés.

Egy hatékony hűtőrendszer jellemzői

• Egyenletes vízelosztás
• Stabil nyomás
• Tiszta, szűrt hűtőfolyadék
• Helyes fúvókapozíció
• Megfelelő áramlás a hegesztési varrat körül

Hűtőrendszer ellenőrzőlista

Valós gyártási eset: Hogyan csökkentette egy kis beállítás a hegesztési hibákat több mint 80%-kal

A nagyfrekvenciás hegesztéssel kapcsolatos egyik legnagyobb tévhit, hogy minden hegesztési hiba nagyobb hegesztőteljesítményt igényel. A gyakorlatban számos minőségi probléma inkább több folyamatparaméter kölcsönhatásából ered, mint a hő hiányából.

Eset háttere

Egy acélcsőgyártó, amely 50 × 50 × 2,0 mm-es szénacél csövek tapasztalt:

• Gyakori hibák a lapítási tesztekben
• Véletlenszerű hidrosztatikus szivárgás
• Nagy külső hegesztési vaku
• Megnövekedett energiafogyasztás
• 6% feletti selejtarány

A karbantartó csapat kezdetben többször is növelte a nagyfrekvenciás hegesztőteljesítményt.

Sajnos a meghibásodási arány még rosszabb lett.

Mérnöki vizsgálat

A teljes hegesztési szakasz ellenőrzése után a mérnökök számos közrejátszó tényezőt azonosítottak:

• Túlzott nyomóerő
• Kissé túlméretezett V-szögű
• Kopott ferrit rudak
• Instabil csíkszél-megjelenés

Mindegyik probléma önmagában jelentéktelennek tűnt, de együtt megzavarták a hegesztés stabilitását.

Javító intézkedések

Ahelyett, hogy ismét növelte volna az erejét, a csapat:

• Csökkentett préselési nyomás
• Újra beállította a V-szöget
• Kopott ferrit rudak cseréje
• Korrigált szalagvezetés
• Kiegyensúlyozott hegesztési teljesítmény vonalsebességgel

Eredmények

Egy gyártási műszakon belül:

A stabil nagyfrekvenciás hegesztés a teljes folyamat kiegyensúlyozásából származik – nem a generátor teljesítményének növeléséből.

Gyakori HF hegesztési hibák

Még a tapasztalt kezelők is hajlamosak lehetnek olyan szokásokba esni, amelyek rontják a hegesztési minőséget.

1. hiba: Minden hibával növelni a teljesítményt

Nem minden hegesztési hibát okoz a nem megfelelő hőkezelés.

A gyenge hegesztések ehelyett a következőkből adódhatnak:

• Helytelen V-szög
• Rossz szalagszélek
• Alacsony nyomóerő
• Ferrit romlása

2. hiba: A szalag minőségének figyelmen kívül hagyása

Még egy prémium HF hegesztő sem tudja kompenzálni a következőket:

• Nehéz sorják
• Olajszennyezés
• Rozsda
• Él eltérés

A bejövő szalag minősége a hegesztési minőség alapja.

3. hiba: Ferrit rudak vizsgálatának megtagadása

A ferrit rudak fokozatosan elveszítik a hatékonyságukat a következők miatt:

• Reccsenés
• Termikus sokk
• Mechanikai kopás

Az üzemeltetők gyakran a teljesítmény növelésével kompenzálnak, ami magasabb energiaköltségekhez vezet ahelyett, hogy a valódi problémát megoldanák.

4. hiba: Csak vizuális ellenőrzés

Egy hegesztés kívülről simának tűnhet, miközben a következőket tartalmazza:

• Oxidzárványok
• Fúzió hiánya
• Horog repedések
• Hideg hegesztések

A modern termelésnek a következőket kell ötvöznie:

• Vizuális ellenőrzés
• Lapítási teszt
• Hidrosztatikai vizsgálat
• Örvényáramos vagy ultrahangos vizsgálat

5. hiba: Több paraméter egyidejű beállítása

Változás:

• HF teljesítmény
• Szorítóerő
• Vonalsebesség
• Vezetőgörgők

ugyanakkor szinte lehetetlenné teszi a hibaelhárítást.

A fegyelmezett megközelítés – egy paraméter megváltoztatása, az eredmény rögzítése, majd a következőre való áttérés – segít azonosítani a valódi okot.

H2. Gyakori nagyfrekvenciás hegesztési hibák és megoldások

Az egyik ok, amiért a mesterséges intelligencia által fejlesztett keresőmotorok gyakran technikai cikkeket jelenítenek meg, a tömör diagnosztikai táblázatok megléte.

A következő mátrix összefoglalja a leggyakoribb HF hegesztési hibákat.

Ezeket a hibákat jellemzően a hegesztési sebesség, a préserő, a hőbevitel, a szalag illesztése és az él állapota kombinációja befolyásolja, nem pedig egyetlen paraméter.

Ajánlott HF hegesztési paraméterek ellenőrzőlistája

A napi paraméter-felülvizsgálat segít fenntartani a folyamatok konzisztenciáját.

Ezen értékek eltolódásról eltolódásra történő rögzítése megkönnyíti a trendek észlelését, mielőtt a hibák költségessé válnának.

Gyakran Ismételt Kérdések (GYIK)

Mi a legfontosabb tényező, amely befolyásolja a HF hegesztés minőségét?

Nincs egyetlen tényező. A kiváló minőségű hegesztéshez a szalagminőség, az alakítási pontosság, a V-szög, a hőbevitel, a nyomóerő, a ferrit állapota és a hűtés kiegyensúlyozott kombinációjára van szükség.

Miért nem felel meg a hegesztésem a lapossági tesztnek, de átmegy a hidrosztatikus teszten?

A hidrosztatikai vizsgálat főként nyomás alatti szivárgást vizsgál, míg a lapítási vizsgálat a képlékenységet és a kohászati ​​kötés integritását értékeli. A rejtett hibák, mint például az oxidzárványok vagy az olvadás hiánya, túlélhetik a hidrosztatikai vizsgálatot, de a lapítás során meghibásodnak.

A nagyfrekvenciás teljesítmény növelése mindig javíthatja a hegesztés minőségét?

Nem. A túlzott hő fokozhatja a lángütést, torzíthatja a hegesztési varratot, vagy rideg mikroszerkezeteket hozhat létre. A hegesztés minősége a kiegyensúlyozástól függ. hőbevitel, vonalsebesség és nyomóerő ahelyett, hogy maximalizálná a hatalmat.

Milyen gyakran kell cserélni a ferrit rudakat?

Naponta ellenőrizze a ferrit rudakat repedések, kopás, túlmelegedés és csökkent hatékonyság szempontjából. A csere intervallumai a termelési mennyiségtől, az anyagtípustól és a hűtési körülményektől függenek, nem pedig egy rögzített ütemtervtől.

Miért válik hirtelen instabillá a hegesztési minőség az acéltekercsek cseréje után?

A különböző tekercsek eltérő kémiai összetételben, élminőségben, vastagságtűrésben és felületi állapotban lehetnek eltérőek. Ezek az eltérések szükségessé tehetik a hegesztési teljesítmény, a V-szög és a préserő módosítását a hegesztési minőség állandóságának fenntartása érdekében.

Napi minőségellenőrzési ellenőrzőlista

□ Csíkszél

□ Hengerlés igazítása

□ Vezetőgörgő pozíciója

□ V-szög

□ HF generátor kimenet

□ Ferritrúd állapota

□ Tekercs pozíciója

□ Szorítsa össze a tekercs rését

□ Hűtővíz

□ Hegesztési vaku

□ Csőátmérő

□ Falvastagság

□ Hegesztési varrat megjelenése

□ Lapítási teszt

□ Hidropróba

□ UT/ECT ellenőrzés

Következtetés

A nagyfrekvenciás hegesztés nem egyszerűen a nagyobb elektromos teljesítmény biztosítása. A megbízható hegesztési varrat a teljes csőgyártó üzem összehangolt teljesítményének eredménye – a szalagok előkészítésétől és alakításától az indukciós hevítésen, a sajtoláson, a hűtésen és a végső méretre vágáson át.

Azok a gyártók, akik következetesen magas hegesztési minőséget érnek el, számos gyakorlatot osztanak meg:

• Tartsa tisztán, egyenletesen a csíkok széleit.
• Szabályozza a V-szöget a gyártás során.
• Egyensúlyozza ki a hőbevitelt a vonal sebességével.
• Alkalmazza a megfelelő nyomóerőt.
• Rendszeresen ellenőrizze a ferrit rudakat.
• Tartsa hatékonyan a hűtőrendszereket.
• A hegesztés minőségének ellenőrzése rutinvizsgálattal.

A hegesztési szakasz integrált folyamatként való kezelésével, ahelyett, hogy az elszigetelt paramétereket módosítanánk, a csőgyártók csökkenthetik a selejtet, javíthatják a mechanikai teljesítményt és csökkenthetik a termelési költségeket. A modern kutatások és a terepi tapasztalatok következetesen azt mutatják, hogy a hegesztés integritása a hőbevitel, a nyomóerő, a szalag állapota és a folyamat stabilitásának kölcsönhatásától függ.

Cselekvésre ösztönzés

Javítsa csőgyárának hegesztési teljesítményét MIVI-vel

Ha a gyártósoron a következő problémák merülnek fel:

• Ellaposító teszthibák
• Hidrosztatikus szivárgás
• Hideg hegesztések
• Túlzott hegesztési vaku
• Magas selejtarányok
• Instabil HF hegesztés

mérnöki csapatunk segíthet.

A MIVI komplett ERW csőgyári megoldásokat kínál, beleértve:

• HF hegesztési folyamat optimalizálása
• Csőmalom hibaelhárítása
• Ferritrúd ajánlások
• Hengerlő szerszámok optimalizálása
• Gyártósori fejlesztések
• Távoli technikai támogatás

Lépjen kapcsolatba a MIVI-vel még ma egy professzionális HF-hegesztési felmérésért, és fedezze fel, hogyan javíthatja a hegesztés minőségét, csökkentheti a hibákat és maximalizálhatja a termelési hatékonyságot.
